在使用COMSOL进行数值仿真时，后处理环节是获取结果数据、分析物理行为的重要步骤。但不少用户在操作过程中会遇到“绘图结果为空”或“图像外框线难以取消”的问题，这会直接影响结果的判读和展示的专业性。因此，搞清楚COMSOL后处理绘图为空的常见原因及解决方案，以及COMSOL后处理如何取消外框线的具体操作，不仅能提升可视化效果，还能避免因误操作导致的仿真误判。

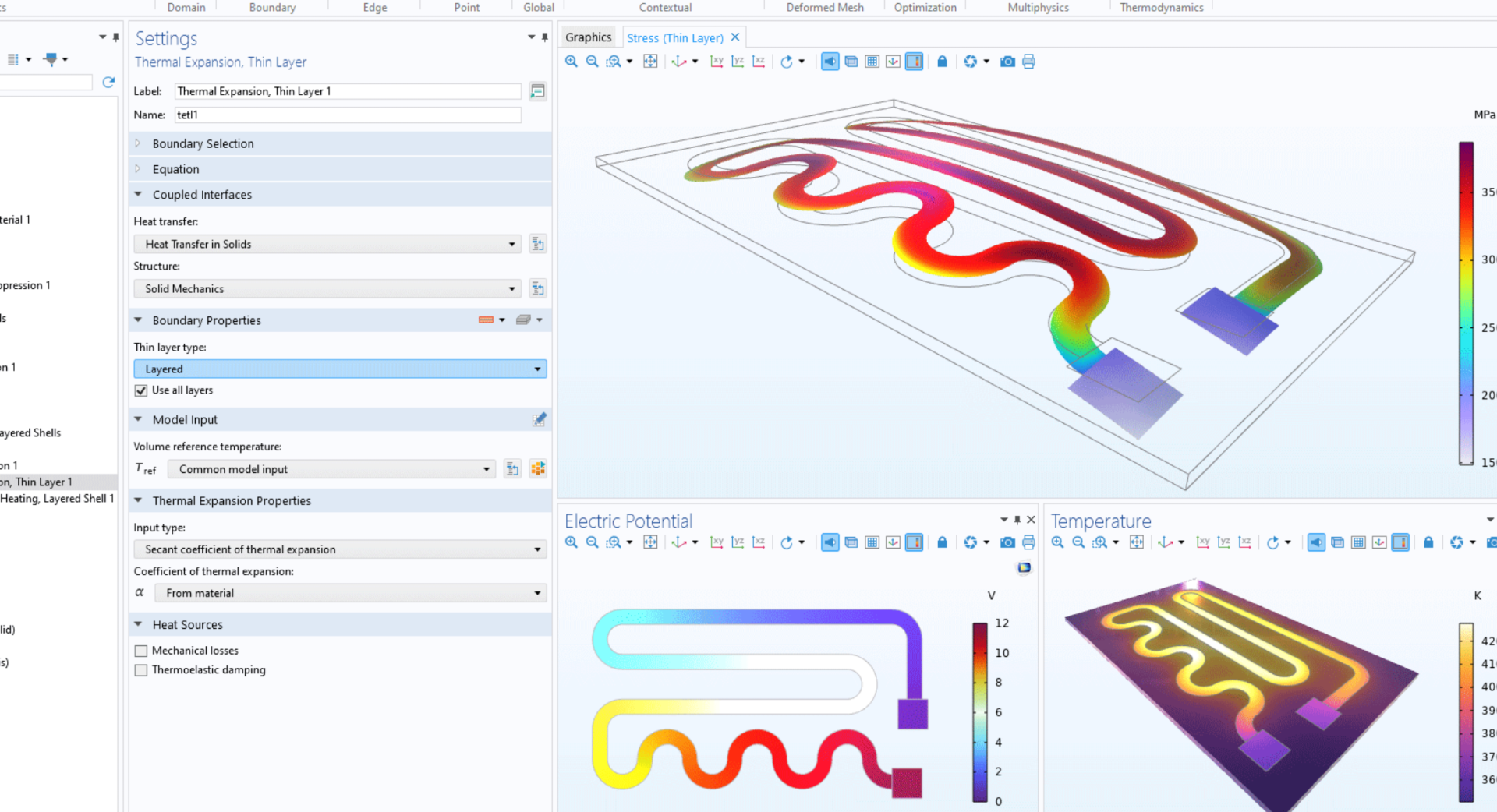

　　一、COMSOL后如何处理绘图为空

　　仿真完成后，结果图像不显示、绘图区域空白，通常并不是模型没有结果，而是出在后处理设置的细节上。

　　1.绘图域未选择或选择错误

　　在后处理模块中，每一个绘图结果节点（如Surface、Volume、Slice等）都需指定一个“绘图域”。若该域为空或选择了无解区域（如未启用的几何体域），图像将不会显示。检查路径如下：

　　进入“Results”节点下具体的Plot Group

　　查看其“Data”节点中的“Solution”设置，确认所选“Domain”或“Selection”是否正确指向有解的区域

　　2.解变量未生成或未载入

　　如果仿真中未求解某些变量（例如只做了稳态计算但后处理调用了时间变量），则绘图时调用这些变量会失败，导致图像为空。

　　解决方法是确认后处理使用的变量是否已求解，并在“Study”设置中打开对应求解步骤（Time-dependent,Stationary等）

　　3.Expression表达式错误或结果为NaN

　　若结果表达式中写错变量名、单位不一致或出现除以零等非法运算，COMSOL将返回NaN或空值。

　　可在“Expression”框下方的解析器提示中查看是否有红色错误提示

　　使用“Replace Expression”按钮从变量列表选择变量，避免拼写错误

　　4.Study未链接至绘图结果

　　部分用户复制模型或从模板导入时，后处理节点未自动连接至有效结果解。此时绘图引用的是一个“空解”。

　　在“Plot Group”的“Data”节点中，确保Solution选择了最近一次仿真的Study解

　　如果没有，请手动添加“Solution”节点并关联对应Study Step

　　5.绘图类型与数据维度不匹配

　　例如，使用“2D Surface”方式尝试显示1D结果，或使用“3D Slice”显示2D平面，都会造成图形无法呈现。

　　检查模型维度（Model Geometry）和绘图节点是否一致：2D模型用2D Plot Group，3D模型用3D Plot Group

　　6.Mesh未激活或求解区域退化

　　某些情况下因物理场设置错误、网格不连续、边界条件冲突，造成仿真区域“失效”，即网格区域无有效结果。

　　可尝试开启“Mesh”节点查看区域是否正确生成网格

　　检查模型设定是否在有效区域求解

　　二、COMSOL后处理取消外框线的操作方法

　　在默认设置下，COMSOL会为所有绘图结果添加一个边界框框线，虽然方便观察几何边界，但在汇报或输出图像时常显得多余或影响美观，特别是彩色图层与黑色框线对比强烈时。以下是几种取消或美化外框线的方式：

　　1.取消外框线显示（Remove Bounding Box）

　　进入“Results”下的绘图组（Plot Group）

　　在最上层Plot Group节点上点击“Plot Settings”

　　找到“Plot”下的“Show frame”或“Bounding Box”选项（版本不同，名称略异）

　　取消勾选“Show bounding box”或将“Bounding box color”设置为透明（RGBA的A设为0）

　　2.取消坐标轴与刻度线

　　若不想显示坐标轴，影响视觉简洁性，可在“Plot Group”节点中：

　　进入“Axis”子节点

　　将“Show Axis”取消勾选，或选择不显示刻度/轴标签

　　3.使用“Camera View”优化视角

　　在3D绘图中框线可视性受到摄像角度影响，调整视角也可弱化其存在：

　　点击“Camera”节点，选择“Zoom Extents”自动缩放后微调

　　设置Projection为“Orthographic”可取消透视造成的边框变形

　　4.设置背景颜色相同掩盖边框

　　可将绘图背景色设置与框线一致，从视觉上“消除”边框：

　　Plot Group>Plot Settings>Background>选择与框线相同颜色

　　5.导出图像前美化设置

　　导出图片时进入“Image Settings”，取消“Include frame”选项，同时可设置“Transparent Background”，适用于汇报幻灯片插图或科研出版。

　　三、COMSOL后处理如何批量导出多个变量结果图像

　　为提高结果分析效率，很多用户希望能一键导出多个变量对应的图像文件，避免每次手动切换变量后再截图。COMSOL提供以下几种自动化方案：

　　1.使用Derived Values批量导出数值数据

　　在“Results”节点下添加“Derived Values”→“Global Evaluation”或“Point Evaluation”，选中多个变量，点击“Export”→“Export Data”，即可将变量数值导出为CSV、TXT文件用于后期处理。

　　2.使用Report自动整理图像与文字说明

　　Report节点允许一键生成完整仿真报告，内含模型设置、仿真结果图像与变量变化曲线。选择“Add Image”→选择多个Plot Group或多个变量表达式，生成后可输出为PDF或HTML。

　　3.使用“Animation”导出参数变化图像序列

　　如进行参数扫描或时间依赖模拟，添加“Animation”节点并指定变量随参数（如时间、温度）变化，即可导出一系列图像组成GIF/AVI。

　　4.使用Java代码脚本批量绘图

　　对于高级用户，可借助COMSOL Java API录制并定制脚本，完成多个变量在多个绘图节点下的自动绘图与导出任务，如：

　　5.使用“Snapshot”快速输出当前图像

　　点击每个Plot Group右上角的相机图标“Take Snapshot”，直接将图像存入COMSOL项目文件中，可在后期统一导出。

　　总结

　　综上，COMSOL后处理绘图为空，COMSOL后处理取消外框线的两大问题，分别指向后处理可视化的两个核心：一个是“有无内容”，一个是“显示风格”。掌握变量选择、绘图域指定、表达式调用与图像精修操作，不仅提升专业效果，更能让COMSOL仿真在交流展示中发挥更大价值。
